Siemens VGG-Gasventilgehäuse

Die Siemens VGG-Einzelgehäuse-Gasventile sind für die Kombination mit der SKP-Antriebsreihe konzipiert. Sie sind als Öffner konfiguriert und bieten Sicherheitsabschaltung, Gasdruckregelung und/oder Luft-Gas-Verhältnisregelung für gewerbliche oder industrielle Gasbrenner.

Siemens VGG-Serie

Modell-Nr	Körperstil	Größe NPT	Maximal Betriebs Druck	Abschluss Druck	Kapazität CFH Erdgas bei P = 1" WC	Material
VGG10.154U	Einzel	1/2" NPT-Gewinde	20 psi	75 psi	327 / 242*	Aluminium
VGG10.204U	Einzel	3/4" NPT-Gewinde	20 psi	75 psi	614 / 442*	Aluminium
VGG10.254U	Einzel	1" NPT-Gewinde	20 psi	75 psi	914 / 686*	Aluminium
VGG10.404U	Einzel	1 1/2" NPT-Gewinde	20 psi	75 psi	2047 / 1643*	Aluminium
VGG10.504U	Einzel	2"NPT-Gewinde	20 psi	75 psi	3511	Aluminium
VGG10.654U	Einzel	2 1\2" NPT-Gewinde	10 psi	25 psi	5085	Gusseisen
VGG10.804U	Einzel	3" NPT-Gewinde	10 psi	25 psi	6158	Gusseisen

* VGG10.xxxU-Ventile, ½ bis 1 ½ Zoll, haben bei Verwendung mit AGA66 (NEMA 4-Kit) einen reduzierten Durchfluss. Die angegebenen Kapazitäten gelten mit/ohne NEMA 4-Kit

Anwendung

Alle VGG-Ventile können mit einem SKP-Antrieb kombiniert werden. Der Antrieb kann montiert werden, während das Ventil eingebaut ist und unter Druck steht. SKP-Regelantriebe sind sowohl für Anwendungen mit niedrigem als auch hohem Versorgungsgasdruck einsetzbar.

Alle VGG-Ventile erfüllen diese Funktionen in Kombination mit jedem der folgenden Aktoren:

SKP15	Sicherheitsabschaltung
SKP25	Sicherheitsabschaltung und Konstantdruckregelung oder Nullpunktregler
SKP55	Sicherheitsabschaltung, Druckregelung und Differenzdruck-Luft-Gas-Verhältnisregelung
SKP75	Sicherheitsabschaltung, Druckregulierung und einstellbare Luft-/Gasverhältnisregelung

Da ein einzelnes Ventil mehr als eine Funktion erfüllen kann, sind weniger Komponenten und Armaturen erforderlich, was sowohl die Größe als auch das Gewicht der Gasstrecke erheblich reduziert. Darüber hinaus können Gasventile mit kleinerem Durchmesser verwendet werden.

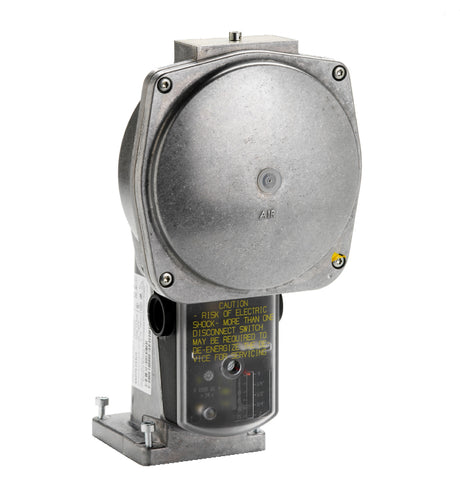

Choose an SKP Actuator

Siemens gas valve bodies require an SKP actuator to operate. The actuator defines the functional behaviour of the valve, including safety shut-off, pressure regulation, and air–gas ratio control. Select the SKP series based on the control function required.
