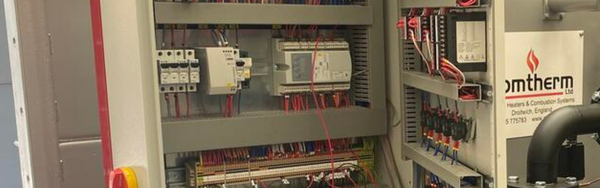

Siemens LME7-Steuerungen

Was macht der LME7-Controller?

Die LME7-Brennersteuerung ist ideal für den Einsatz in industriellen thermischen Prozessanwendungen geeignet. Der LME7 ist äußerst flexibel und umfasst die folgenden Funktionen:

• Akzeptiert Standard-UV-, Selbstkontroll-UV- oder Selbstkontroll-IR-Scanner und/oder Flammenstäbe
• Integrierte LED-Anzeige
• Programmierbare Spülzeiten und Sicherheitszeiten
• Programmierbare Stellantriebspositionen für Spülung, Zündung und Kleinlast
• Einstellbare zeitliche Überlappung von Fremdzündung und Pilotventil
• Einstellbare Zeitüberlappung der Pilot- und Hauptgasventile
• Überwachung des Proof-of-Closure-Schalters (POC).
• Modbus RTU- oder BACnet MS/TP-Kommunikation
• Optionale Gasventilprüffunktion
• Passwortgeschützter Zugriff auf OEM-Parameter
• Integrierte Aktorsteuerung
• Integrierte PWM-Gebläsesteuerung

Grundeinheit

Sie benötigen eine der LME7-Basiseinheiten:

LME71.0001A1	Flammenwächter, ohne Stellantriebssteuerung, ohne Selbsttest-Scanner-Fähigkeit, 110V
LME73.0001A1	Flammenwächter, mit Stellantriebssteuerung, ohne Selbsttest-Scanner-Fähigkeit, 110 V
LME75.0001A1	Flammenwächter, mit Stellantriebssteuerung, mit Selbsttest-Scanner-Funktion, 110 V

Programmmodul

Wählen Sie eines der folgenden PME7-Programmmodule. Das Programmmodul enthält den Programmablauf zum Betrieb des Brenners.

Modell	Base Einheit	Aktuator Kontrolle Kann sein Deaktiviert	Kontrolle PWM Gebläse	Flamme Stange	Nicht Selbstüberprüfung UV-Scanner	Selbstüberprüfung UV bzw IR-Scanner	Ventil Beweisen	Säubern	Ind. Zündposition	Analog Eingabe für Schussrate
PME71.111A1	LME71.000A1			✅	✅			✅
PME71.112A1	LME71.000A1			✅	✅
PME71.901A1	LME71.000A1			✅	✅		✅	✅		✅
PME73.811A1	LME73.000A1	✅		✅	✅		✅	✅		✅
PME73.812A1	LME73.000A1	✅		✅	✅			✅	✅	✅
PME73.840A1	LME73.000A1	✅	✅	✅	✅		✅	✅
PME75.811A1	LME75.000A1	✅	✅	✅		✅	✅	✅		✅
PME75.812A1	LME75.000A1	✅	✅	✅		✅		✅	✅	✅

Steckerset

Das Anschlusssteckerset für den LME7 ist separat erhältlich. Jeder LME7 benötigt einen Steckersatz.

AGG3.710

Steckerset mit allen Anschlüssen für ein LME7-System

Fernanzeige (optional)

Jeder LME7 kann mit einer Fernanzeige ausgestattet werden, die zusätzliche Statusinformationen liefert, die nicht auf der integrierten LED-Anzeige des LME7 angezeigt werden. Um Parametereinstellungen am LME7 zu ändern, ist entweder die Fernanzeige oder die ACS410-Software erforderlich.

ALZ23.00A9

Hintergrundbeleuchtetes Ferndisplay

Remote-Display-Kabel (optional)

TDCCOMBO

Vorgefertigtes 7-Fuß-Kabel und Adapter zum Anschluss des AZL23-Displays an die LME7-Basiseinheit

Schnittstellenmodule und Zubehör

Für die Modbus- oder BACnet MS/TP-Kommunikation mit dem LME7 ist ein separates Schnittstellenmodul erforderlich.

OCI417.10	Modbus- und BACnet MS/TP-Schnittstellenmodul
TDC207	7 Fuß langes Kabel zum Anschluss von OCI417.10 an die LME7-Basiseinheit

Der Siemens LME7 ist für den Einsatz mit SQM4- und SQM5-Antrieben konzipiert. Es kann mit den Flammenscannern QRA4, QRA75 und QRI2 verwendet werden.

Wenn Sie weitere Unterstützung beim Entwurf Ihres LME7-basierten Systems benötigen, kontaktieren Sie uns bitte und wir helfen Ihnen gerne weiter.
